Alco C-425 (DL640B) |
 |
| Data Sheet Information Compiled by: JEAN-DENIS BACHAND |
| New: 9 April 2005 |

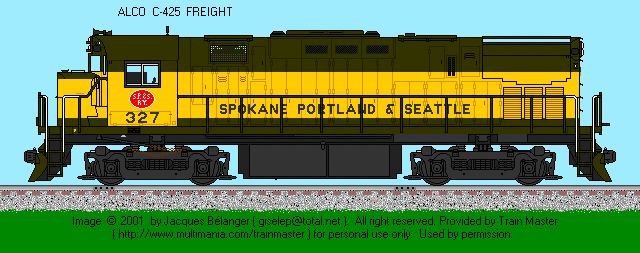

Drawing by: Jean-Denis Bachand |
| - |
| Engine Builder: Alco |
Engine: 4-cycle Model 251C V16 |
| Bore & Stroke |
9" X 10.5" |
| RPM (Maximum / Minimum) |
1050 / 375 |
| Main Generator: GE GT598 |
Horsepower: 2500 |
| Gear Ratio: 74:18 |
Speed: 70 mph |
| 4-Wheel |
Configuration: B-B |
| Traction Motor Blowers: Chicago |
Model: Mechanical Driven (2) |
| Weight: 280,000 lbs |
Traction Motors: GE 752 (four) |
| Tractive Effort (starting) 68,000 lbs @ 25% |
Tractive Effort (continuous): 57,200 lbs @ 8 mph |
| Multiple Unit Capability: Yes |
Dynamic Braking: Yes |
| Auxilary Generator: GE 566 GY27 |
Alternator: GE Exciter GY27 |
| Air Brake: Westinghouse |
Model: 26LUM |
| Compressor: Westinghouse |
Model: 3CDCL |
| Quantity Built: 91
|
Dates: 10/1964 to 12/1966 |
| - |
- |
| Exterior Dimensions
| C-425 |
| Total Length |
59'-04" |
| Pilot to Pilot |
50'-00" |
| Wheel Diameter |
40" |
| Truck Wheel Base |
9'-04" |
| Height to Top Engine Hood |
14'-03" |
| Height to Top Cab Hood |
15'-00" |
| Cab Width |
10'-00" |
| Top Walkway Width |
10'-00" |
| Walkway Width |
5'-01" |
| Engine Hood Width |
9'-11" |
| Center Bolster |
32'-06" |
| Center Front Truck to Front Pilot |
8'-08" |
| Center Rear Tucrk to Rear Pilot |
8'-08" |
| Distance between Truck Centers |
41'-10" |
| Minimum Turning Radious |
30 degrees |
| -
| - |
| Fuel Oil: 1660
| Lubricating Oil: 208 |
| Engine Cooling Water: 267
| Sand Capacity: 48 cu. ft. |
| Options: -- |
Reference Sources:
- Railroad Model Craftsman, September 1985
- Erie Lackawana Mechanical Data Book
- Pennsylvania RR Mechanical Data Book
|
